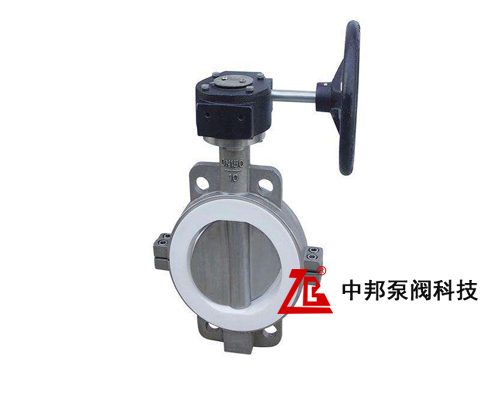

D71F46對夾半襯氟蝶閥在管路中除了起切斷和截流用外,近年來已經把密封性能作為評價的主要指標,受到市場的青睞.另外,蝶閥還有體積小、重量輕、結構簡單的優點,與同參數閘閥比較,平均減輕重量達30-50％,蝶板旋轉90°即可實現啟、閉過程,又由于轉軸兩側蝶板受介質作用力近似相等,轉矩相反,因此啟閉力矩較小
一、公司推出的氟塑料襯里蝶閥系列
1.其基本類型有兩種,即D71F4 和D71F46(中線)以及D71F4 和D71F46(偏心)全襯里型對夾式蝶閥,采用對分兩片閥式組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,產品可承受"除熔融堿金屬和元素氟"外的任何介質腐蝕,其中D71F4 閥桿也蝶板(鍛)為一體,表面均勻包裹一層FEP.閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面處配以耐溫抗老化SI橡膠的彈性襯墊閥座,完全達到介質的零泄露.
2.有上述型號擴展而成的D71F和D41F型法蘭連接閥體全襯里,蝶板為不銹鋼的襯里型蝶閥.3.D343F型法蘭連接雙偏心全襯里蝶閥.
二、結構特點
1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力、流量可自由調節;
2.偏心蝶閥為二維方向偏心產生的凸輪效應會使密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封效果更理想.
3.四級加載彈性密封,絕對保證了閥門內、外的零泄露;a.軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈;b.軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合;c.軸的徑向采用O型圈與金屬墊的組合;d.閥座鑲在有彈性條的閥體槽內;
4.采用可調性彈子定位,定位準確,結構簡單.(*采用O型圈是為了防止意外泄漏時的安全措施)
5.法蘭連接雙偏心蝶閥試用于壓力較高場合.三、設計規范遵循GB 12238,API 609,MSS SP-67, MSS SP-68標準.四、驅動方式手動、蝸輪轉動、氣動、電動.
對夾連接蝶閥（中線）• 設計與制造符合中國國家標準• 基本結構形式（*蝶板軸與閥體/閥座中心重合）
a:D71F46全襯里型 閥體全襯里/蝶板全襯層/蝶板與蝶板軸和為一體；
b:D71F4全襯里型 閥體全襯里/蝶板全襯層/蝶板與蝶板軸組合裝配；
C:D71F半襯里型 閥體全襯里/蝶板為不銹鋼（不襯）蝶板與蝶板軸組合裝配。
